Замена дисплея iphone 7

Превратности ремонта айфонов

В принципе, базовая политика Apple ориентирована на то, что лучше заменять, а не ремонтировать на местах испорченный гаджет.

Любому обратившемуся с проблемой разбитого экрана перво-наперво будет предложена возможность замены разбитого айфона на новый — с доплатой. Вместо сломанного вы получаете протестированный на заводе гаджет, соответствующий высоким стандартам качества, с полным циклом годичной гарантии.

Поэтому даже разбитый смартфон вскрываться не должен. Его потом направят на завод-изготовитель — для выполнения профессионального ремонта и полного восстановления всех настроек, в соответствии со стандартами предприятия.

А что вы получите при обращении в сторонний сервисный центр? В лучшем случае — пару месяцев – на повторное бесплатное обращение, с непредсказуемым результатом. И всё это примерно за такие же деньги, что и при обмене с доплатой, плюс можно забыть о гарантии от производителя.

Вообще, замена разбитого стекла экрана – дело весьма щепетильное. Зачастую в сервисных центрах предлагают менять сразу весь экранный модуль. А с подходящими «донорами», сами понимаете, пока что напряжёнка – смартфоны-то новые. Большее количество оригинальных запчастей (или их контрафактных подобий) должно появиться лишь к концу января-февраля 2017 года. И обойдутся они в 20-30 тысяч рублей.

А как же тогда быть? Не платить же почти половину стоимости гаджета за замену дисплея. И к тому же неизвестно насколько успешно пройдёт процедура замены. Никто не гарантирует вам таких же высоких характеристик, как и у рабочего оригинала.

И опять-же повреждение повреждению рознь. Если у «семёрки» по дисплею пошла трещина, просто временно закройте её, наклеив любую защитную плёнку, она и от дальнейшей разгерметизации защитит и попутно усилит слабые места.

В случаях, когда экран после падения треснул во многих местах, но продолжает работать, сенсорная «Home» адекватно реагирует на команды – имеет смысл попытаться заменить только стекло. Рекомендуем не откладывать поход в мастерскую, так как микроскопические осколки могут повредить матрицу. И тогда придётся менять и её, а это точно влетит в копеечку.

Тут главная проблема в том, что очень сложно снять стекло и прикрепить его заново, избежав появления неравномерного приклеивания его к экрану. Даже у профессионалов не всегда получается всё гладко. В связи с этим настоятельно рекомендуем не заниматься самодеятельностью, а обращаться впроверенные конторы.

Также для проведения таких работ потребуется специальный клей и целый перечень дополнительных приспособлений и материалов, приобретать которые ради разовой процедуры нецелесообразно. Так что не стоит ставить эксперименты, вроде «получится-не получится», над настолько дорогостоящим устройством как айфон.

И лучше всё-таки не экономить, и заменять полностью дисплейный модуль в сборке. С этой процедурой вы вполне сможете справиться самостоятельно. Вот только пока проблема найти максимально приближённую к оригиналу запчасть. Если вам посчастливилось приобрести новый экранный модуль, вы можете попытаться демонтировать старый, и вновь собрать смартфон как «Лего». Как это сделать – смотрите дальше.

Как профессионально заменяется только стекло в айфоне?

Синяя площадка в центре фотографии – сепаратор, нагревающий дисплейный модуль для снятия стекла. Стоит 20 тыс. рублей.

Отвечает сервис MacPlus.

1. Аккуратно и неторопливо вскрывается устройство, последовательно отсоединяются шлейфы. Это очень важный этап, требующий внимания и аккуратности. Слишком резкое движение или неправильная последовательность разбора может повредить электронику.

2. С нагретого дисплейного модуля молибденовой нитью снимают старое поврежденное стекло, убирают клей и, если поляризационная пленка повреждена, снимают ее и наклеивают новую.

Это также очень важно и требует аккуратности: резким движением можно повредить дисплей. Если не снять клей полностью, при переклейке будут неровности и пузыри

Да и аккуратное снятие поляризатора требует специального устройства

Если не снять клей полностью, при переклейке будут неровности и пузыри. Да и аккуратное снятие поляризатора требует специального устройства.

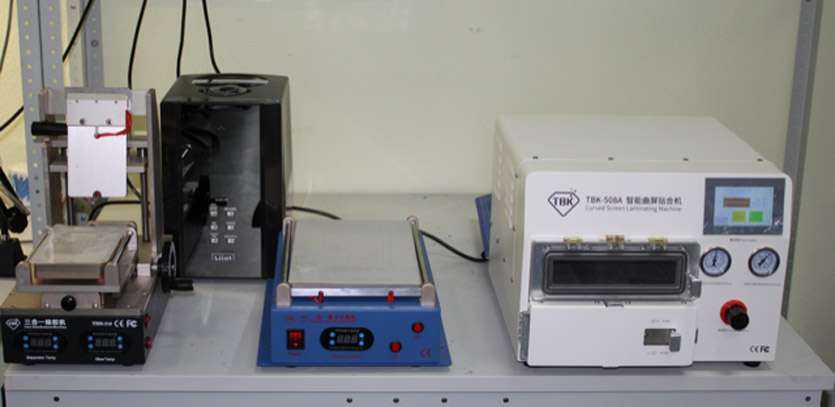

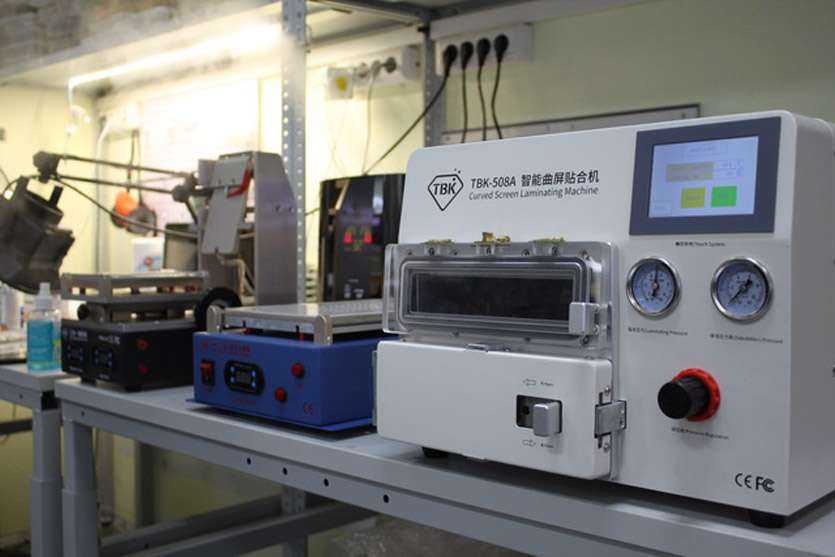

На переднем плане автоклав и вакуумный пресс для качественной склейки дисплеев с двумя отсеками. Верхний отсек – вакуумный пресс, предназначен для склейки дисплеев со стеклом. Нижний – автоклав, служит для удаления остаточных пузырей под прессом с помощью избыточного давления. Стоит 90 тыс. рублей.

3. Новое стекло и дисплей отправляют под пресс для качественного соединения, а после в барокамеру, чтобы не осталось пузырьков воздуха.

Оба этапа необходимы, так как если использовать только один, останутся пузыри и неровности.

Быстрая и качественная замена стекла требует нового высокоточного оборудования и опытных мастеров, не только умеющих на нем работать, но и досконально знающих строение iPhone.

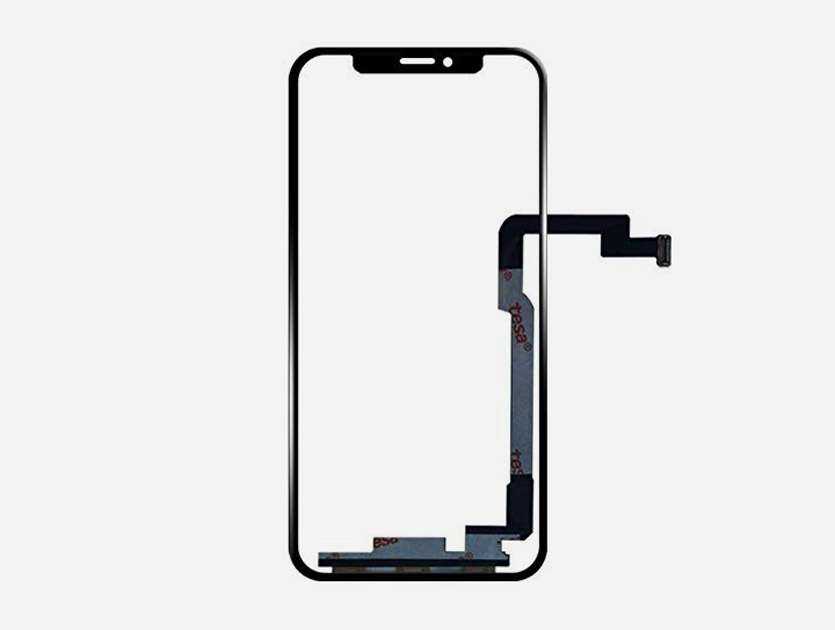

Так выглядит переднее стекло с тачскрином для iPhone X.

Кстати, замена стекла на iPhone X требует бОльшей аккуратности и внимательности при отсоединении шлейфов (можно повредить дисплей), чем работа с iPhone 6, 7 и 8.

Металлические рамки iPhone X необходимо спиливать (с пластиковыми в этом нет необходимости). В сервисе MacPlus этим занимается отдельный мастер, не отвлекающийся на другие виды ремонта, что позволяет менять стекла на iPhone быстрее.

Разбор

Разбор любого айфона, начиная с модели 2008 iPhone 3G, начинается с откручивания двух винтов, расположенных в нижней части аппарата.

Как и на более поздних моделях, периметр дисплейного модуля iPhone 7 проклеен водоотталкивающим скотчем, однако на нашем пациенте модуль уже менялся на аналог, и скотч был удален. В противном случае нужно немного подогреть поверхность стекла, чтобы облегчить процесс разбора.

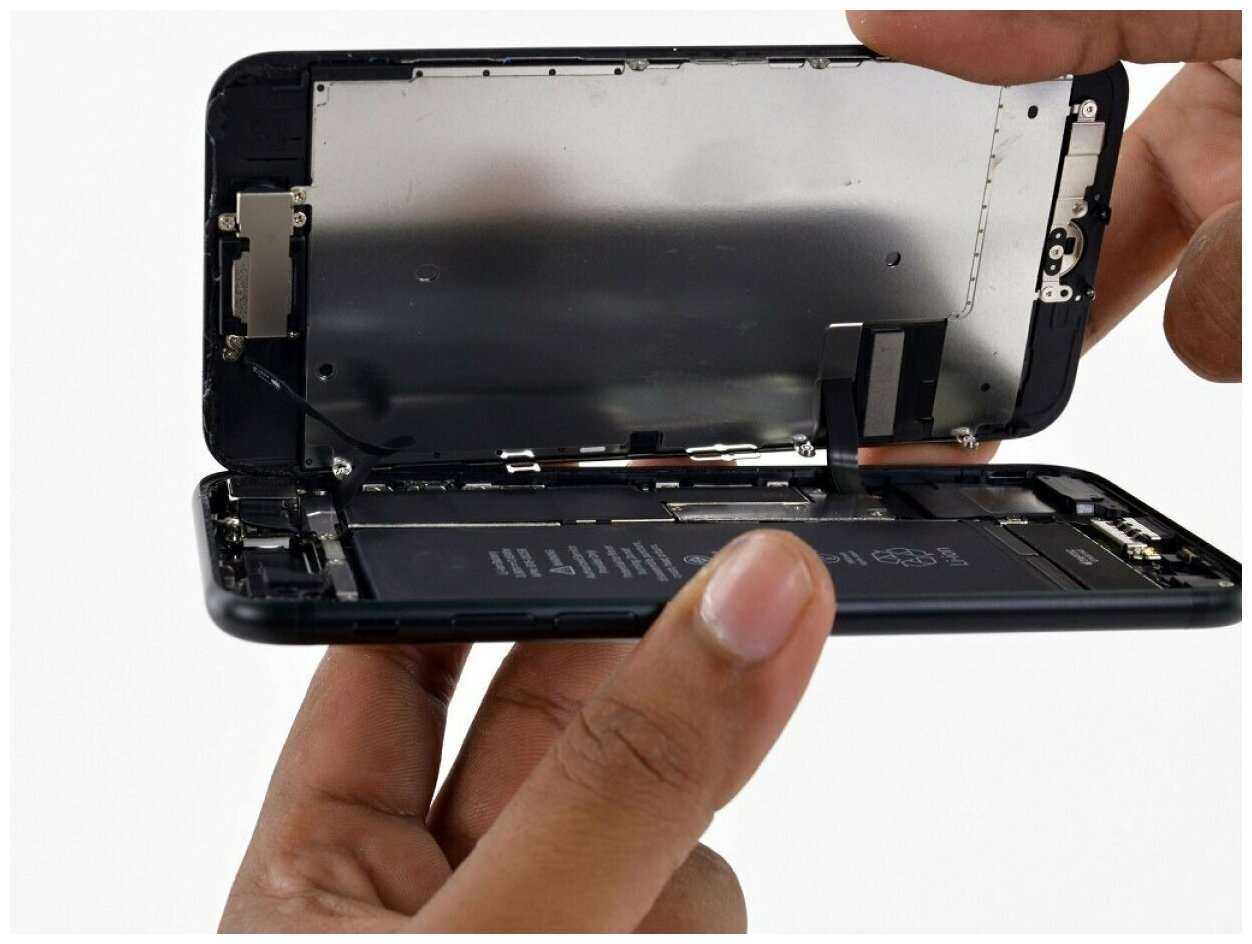

При помощи присоски, начиная с нижней части, создаем зазор, куда помещаем пластиковую лопатку и аккуратно по периметру приподнимаем дисплей в сборе с рамкой.

Последним рубежом станут защелки в верхней части телефона. Слегка оттягиваем модуль на себя и без резких движений раскрываем пострадавшего как книжку — две части телефона удерживаются подключенными шлейфами. Их нужно будет отключить.

Начинаем с защитной планки основных шлейфов, под ней прячутся нужные нам разъемы для дисплея, сенсора и аккумулятора. Присутствующие на внутренних элементах и системной плате наклейки говорят нам о том, что телефон восстановленный и был раннее в ремонте.

Откручиваем винты, имеющие хитрый треугольный шлиц — компания Apple стремится к снижению количества ремонтов вне официальных сервисных центров и всячески усложняет задачу, в том числе и для самостоятельной попытки ремонта.

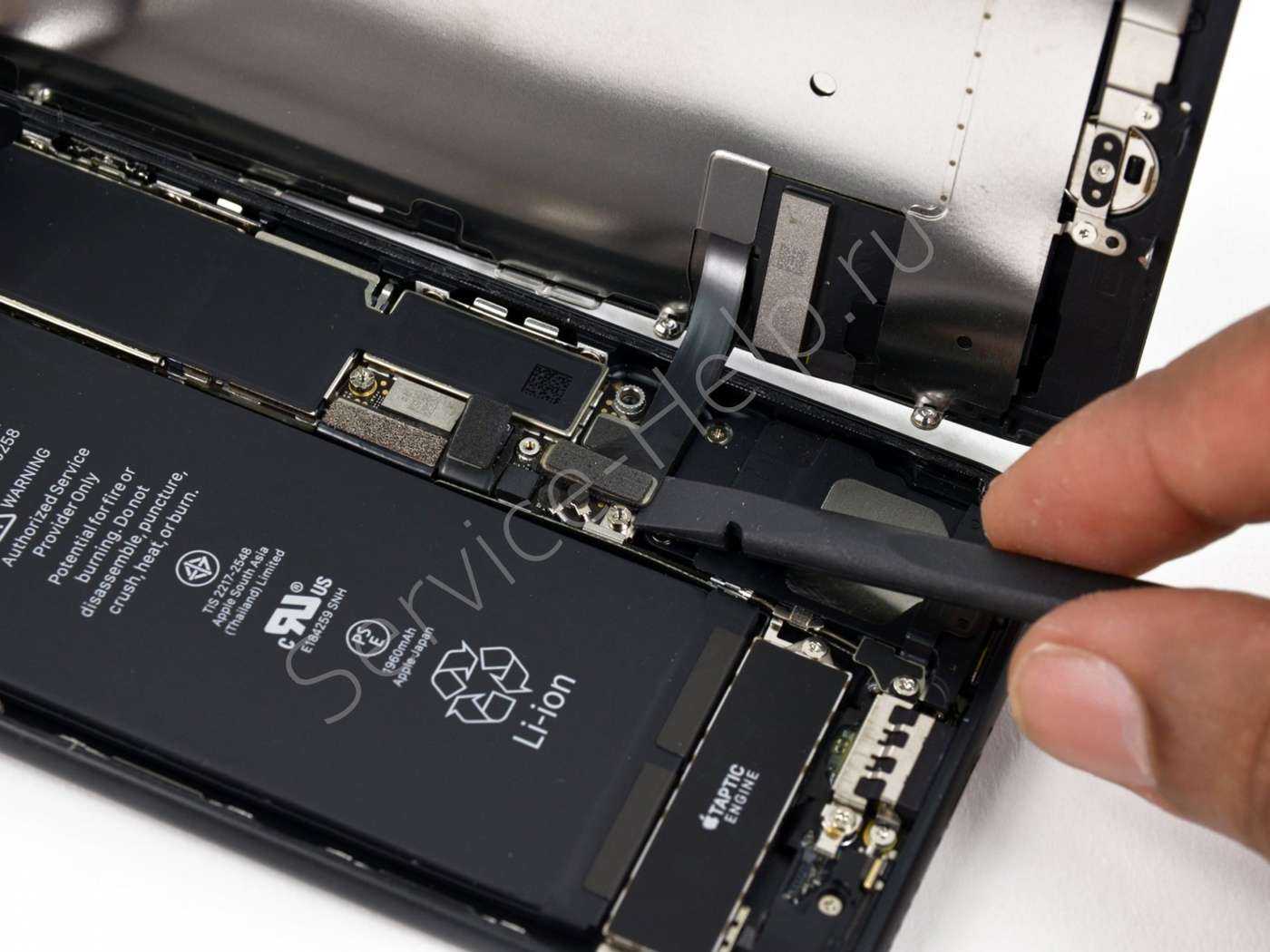

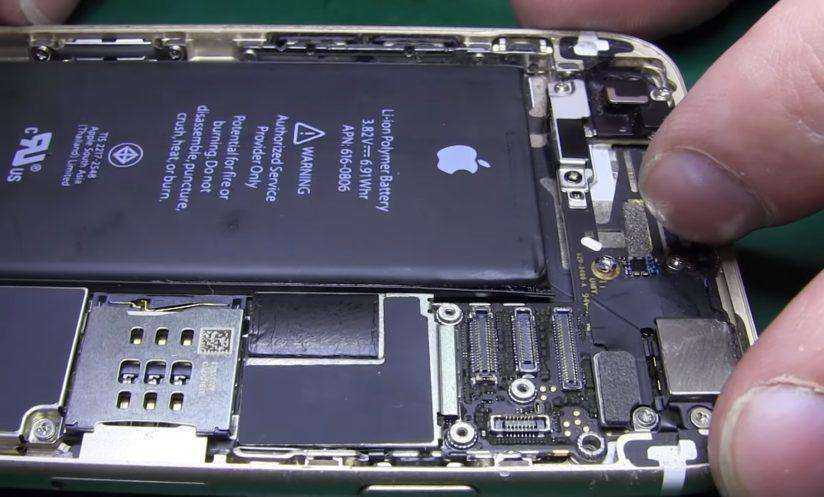

Первым делом отключаем шлейф аккумулятора, лишние проблемы и случайности нам ни к чему.

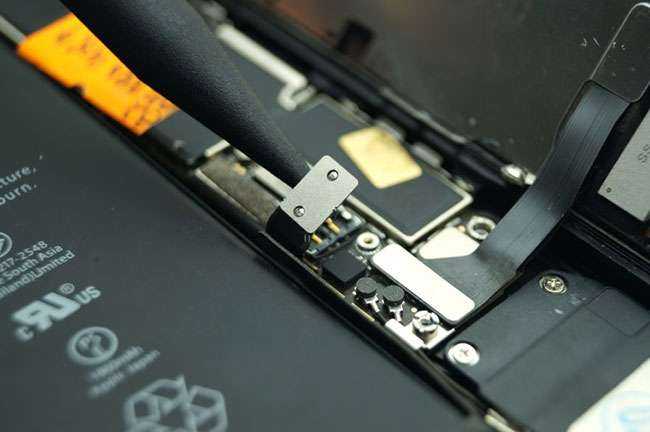

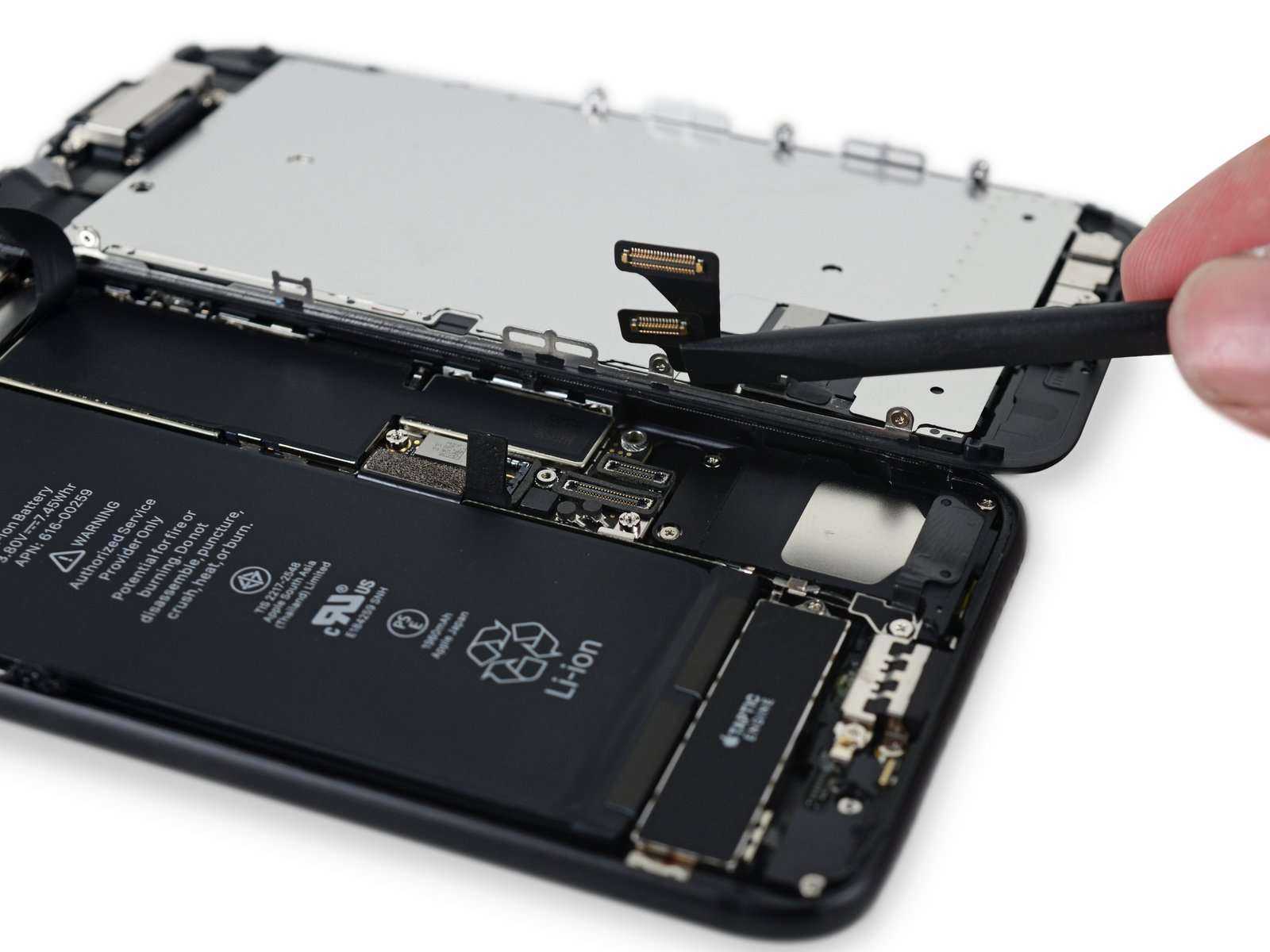

Далее отсоединяем два шлейфа модуля, лучше пользоваться широкой пластиковой лопаткой, дабы не перегнуть довольно вытянутый разъем и не оборвать контакты.

Осталось отключить верхний шлейф на камеру и разговорный динамик — его место подключения спрятано под очередной защитной планкой, удерживаемой двумя винтами.

Откручиваем и полностью отсоединяем дисплейный модуль.

Почему заменить только стекло на iPhone так сложно?

Потому что стекло в буквальном смысле слито в единое целое с матрицей дисплея.

Модуль экрана iPhone испокон веков состоит из трёх частей: стекла, сенсорной панели и матрицы – той части, на которой отображается картинка.

До 2010 года, между стеклом с сенсорной панелью и матрицей оставался тонкий слой воздуха. Соответственно, заменить разбитое стекло было относительно просто и недорого.

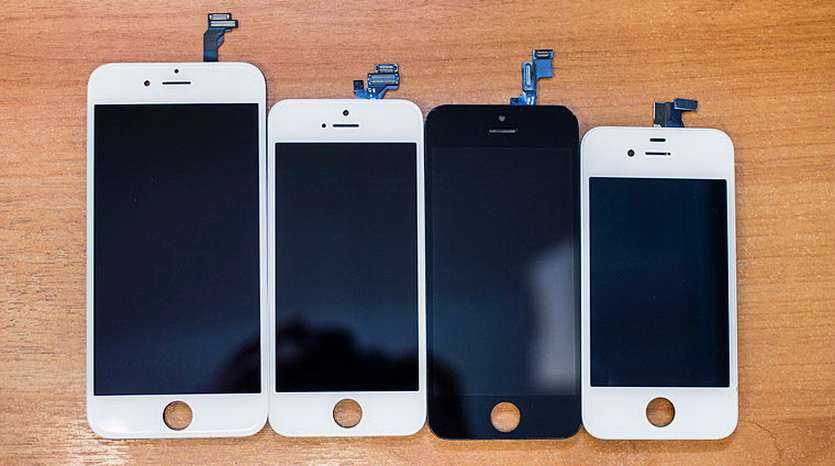

Дисплейный модуль iPhone является цельной запчастью. Просто так стекло не снять.

Начиная с iPhone 4, Apple плотно соединяет друг с другом все три части дисплейного модуля. Прослойки воздуха больше нет. Сделано это с добрыми намерениями: картинка с матрицы теперь будто отображается прямо на поверхности стекла, да и пыль туда не попадает.

Но ремонт этой запчасти с тех пор существенно усложнился. При повреждении стекла лучше менять весь дисплейный модуль целиком. Снять и заменить стекло крайне проблематично: оно крепко прилеплено к матрице, которую невероятно легко повредить.

Стекло для iPhone Xs устанавливается в рамку.

Чтобы правильно заменить стекло на современных iPhone, требуется:

осторожно снять разбитое стекло, не повредив матрицу

убрать всю стеклянную «пыль» с матрицы, рамки и впадин корпуса

с помощью специального оборудования «прилепить» новое стекло идеально ровно, без прослоек воздуха.

Если с первыми двумя пунктами можно справиться в «кустарных» условиях, то последний повторить дома практически нереально. Само оборудование тоже достать непросто: оно стоит серьёзных денег и требует сноровки.

Вот почему замена стекла на iPhone – относительно редкая процедура, которую нельзя доверять кому попало.

Тем не менее, она по-прежнему стоит дешевле, чем просто замена всего дисплейного модуля. Главное пойти в СЦ, который имеет нужное железо и хорошо подкован в вопросе.

Как самостоятельно заменить дисплей iPhone

Теперь, когда у вас есть все необходимое для замены дисплея iPhone в ваших руках, осталось провести ремонтные работы. Я просто уверен, что это под силу каждому. Поверьте, вы тоже можете!

Здесь нет никаких хитростей, главное следовать инструкции, не торопиться и быть внимательным.

Что касается инструкций … есть очень хороший сайт ifixit.com, где есть подробные инструкции по ремонту любого оборудования, включая iPhone. Ниже я привел ссылки на пошаговые инструкции по замене дисплеев разных моделей iPhone.

Ребята из ifixit пошли еще дальше с каждым уроком и предоставили им макро-фото и видео с подробным описанием.

Инструкции по замене экрана для разных моделей iPhone:

• iPhone 4S — руководство пользователя
• iPhone 5 — инструкция
• iPhone 5C — инструкция
• iPhone 5S — Руководство пользователя
• iPhone 6 — руководство пользователя
• iPhone 6 Plus — Руководство пользователя
• iPhone 6S — Руководство пользователя
• iPhone 6S Plus — Руководство пользователя
• iPhone 7 — Руководство пользователя
• iPhone 7 Plus Руководство пользователя

Ниже приведен краткий обзор процесса замены дисплея iPhone:

1. Вам нужно будет открутить два винта Pentalobe на конце.
2. Отсоедините шлейфы экрана и тачскрина.

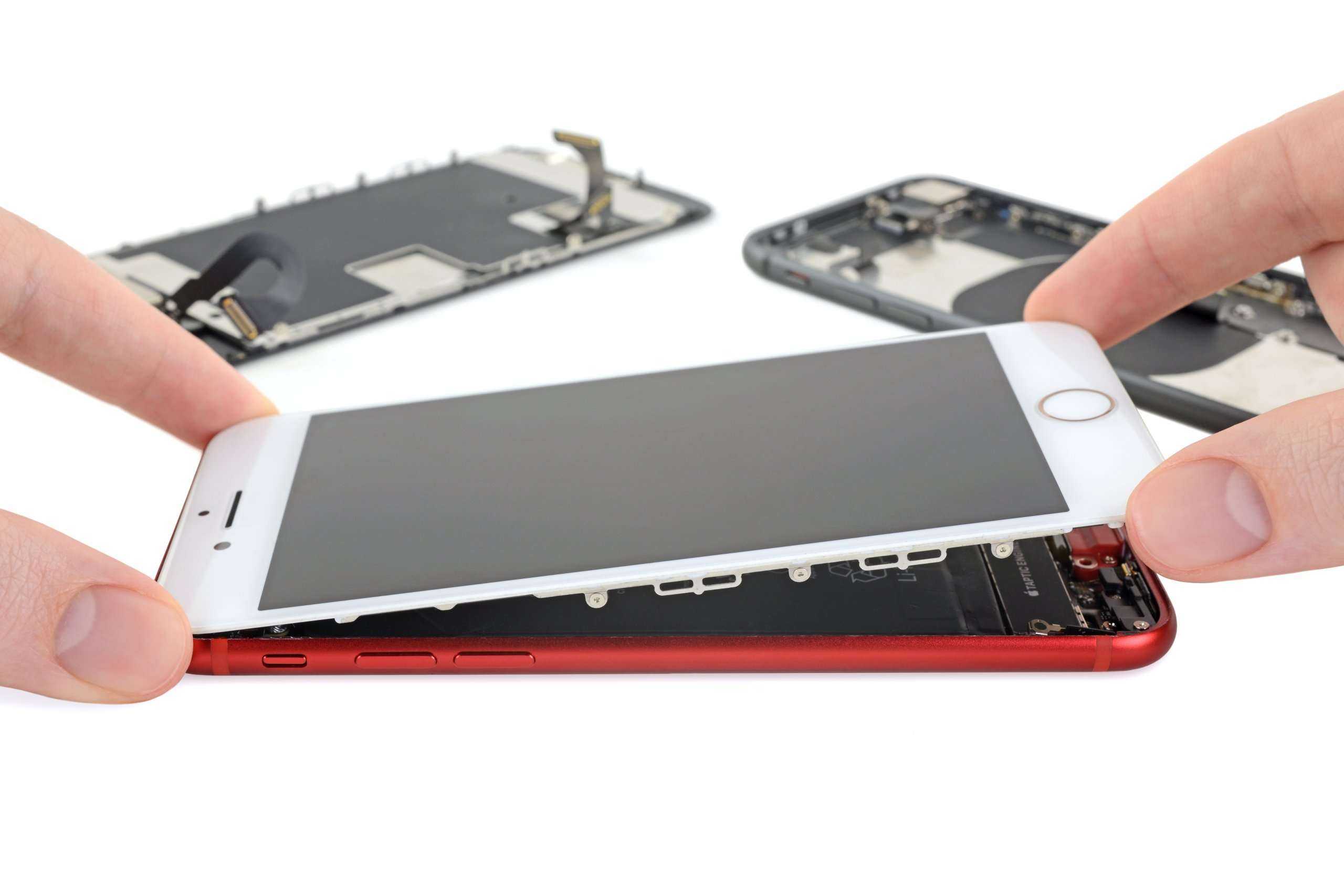

3. Снимаем экран.

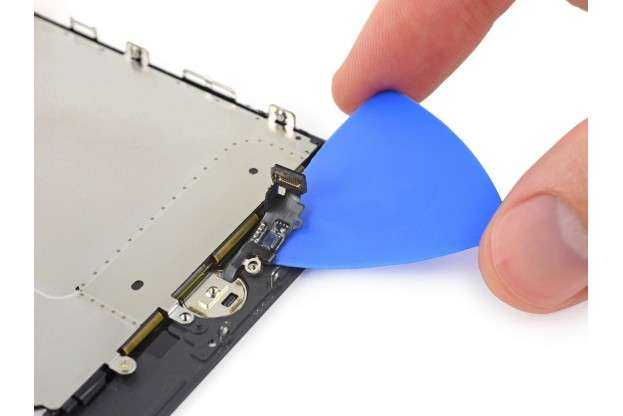

4. Переместите камеру, датчики освещенности, приближения и кнопку HOME с поврежденного модуля экрана на новый.
5. Чтобы собрать iPhone, выполните указанные ниже действия в обратном порядке. Простой…

Стоп, надо разобраться. Из чего состоит дисплей iPhone?

Крупнейшие производители смартфонов перешли на цельные экраны, в которых дисплей и тачскрин — одно целое без воздушной прослойки.

У iPhone все ещё можно отделить стекло с тач-слоем от дисплея, хотя последний раз воздушная прослойка между ними использовалась только в 3G/3GS. За счет этого экран, он же экранный или дисплейный модуль, состоит из следующих компонентов:

Стекло с сенсорным слоем. Преимущественно именно эта часть разбивается.

Поляризационная пленка или клейкий гель с аналогичными свойствами, обеспечивающие плотное прилегание стекла к дисплею и дополнительную защиту.

Матрица — то, что чаще называют «дисплеем».

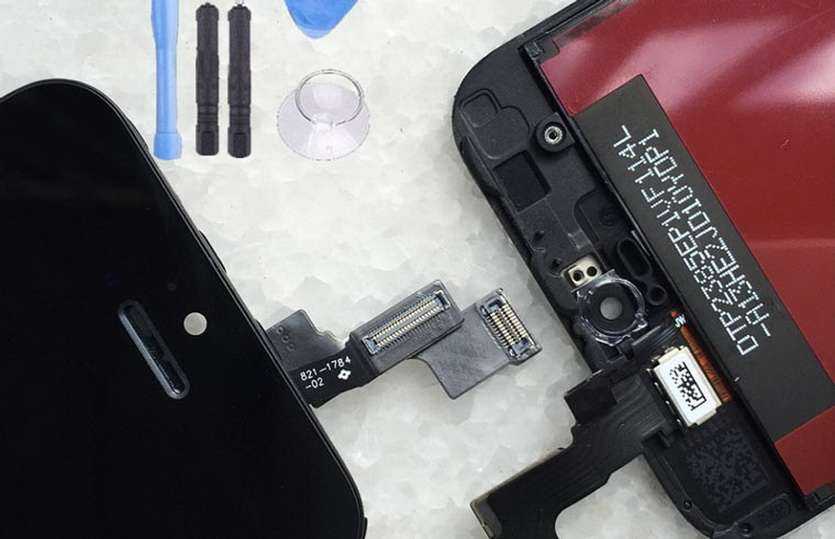

Не стоит забывать, что все шлейфы, соединяющие модуль дисплея со смартфоном, являются частью дисплея, и поставляются вместе с ним.

Если они некачественные или испорчены при монтаже, придется покупать новый — пропаять шлейф в большинстве случаев невозможно, и стоить это будет вполовину от стоимости целого модуля.

Так же в экран iPhone установлены, но не являются его частью Face ID (или фронтальная камера в ранних моделях) и Touch ID.

Алгоритм самостоятельной замены экрана iPhone 7

Если вас это не пугает, и, главное, вам удалось-таки найти подходящего донора (или новую запчасть), можно самостоятельно попытаться её установить. Ничего экстра-сложного в этом нет.

Разбирать герметичный айфон 7 чуть сложнее, чем предшественников, т.к. стыки у него проклеены специальным изолирующим составом. Для облегчения процесса рекомендуем немного прогреть их феном, для размягчения клеевых соединений.Далее необходимо специальной звёздчатой отвёрткой выкрутить два болтика возле единственного порта-lightning.

Пройдитесь по периметру стыка под верхней панелью экрана любым подходящим предметом (пластиковым шпателем, например), начиная с участка возле порта. Это позволит расклеить и открепить боковые защёлки.Затем аккуратно подденьте и потихоньку начните отсоединять верхнюю часть экрана от корпуса. Не делайте резких движений – так можно повредить защёлки и тонкие соединительные шлейфы, питающие дисплей.

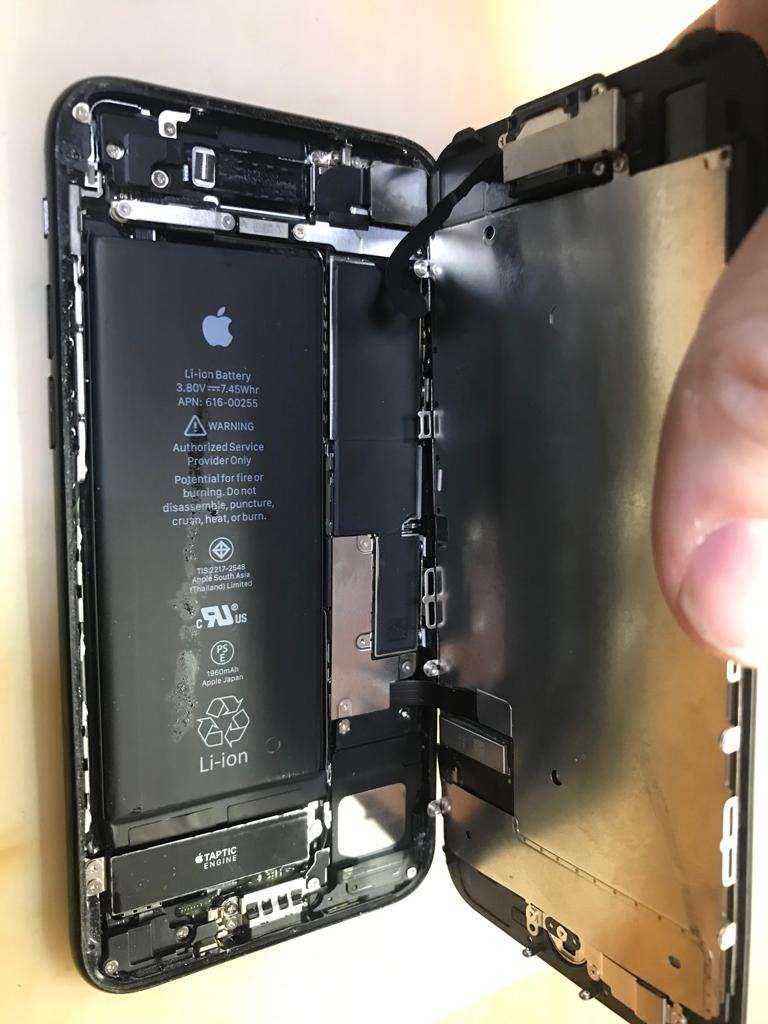

Обращаем ваше внимание на то, что новые айфоны открываются, подобно книге. Поэтому смещаться при отсоединении нужно от порта – и по левому краю (по стороне, противоположной от окошка камеры)

Теперь наша задача отвинтить множество болтиков на планках, защищающих шлейфы

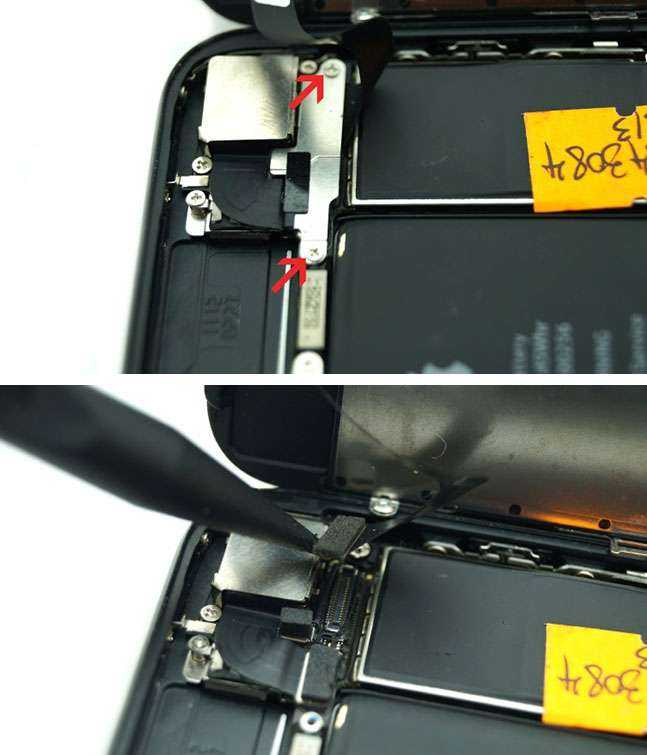

Снимаем их в местах, помеченных стрелочками, и отстёгиваем шлейфы с помощью шпателя.Важно! Во избежание замыкания, необходимо обязательно обесточить систему, отсоединив шлейф, идущий от аккумулятора! Затем отстегните шлейф, ведущий к камере и динамику.После этого можно полностью снять верхнюю часть экрана.Теперь пришла пора смонтировать новый модуль на замену – на фото он слева. Нам нужно перенести на него камеру, верхний динамик и кнопку «Home» с родного устройства

Аккуратно снимите с него скотч, фиксирующий соединительные провода, и яркую защитную плёнку.Далее необходимо извлечь из родной части экрана (справа на фото) динамик и модуль камеры. Для этого выкручиваем винтики, помеченные на фото ниже, и, отодвинув шлейф камеры, вынимаем ушной динамик.Вслед за ним аккуратно отсоедините остальные шлейфы камеры и вытяните её. Вот что должно получиться.Теперь пришёл черед демонтажа родной кнопки «Home»с разбитого дисплейного модуля.Опять-таки, выкручиваем винтики в помеченных точках, отсоединяем шлейфы и вынимаем свою уникальную кнопку (она выпадет сама – в сторону, противоположную от вас).После этого можно снять со сломанного дисплея защитную панель. Вновь откручиваем винтики в указанных на фото точках.Отстёгиваем соединительные шлейфы и снимаем накладку.Теперь нужно переставить «Home» на новый дисплейный модуль. Переверните его и вставьте на место кнопку «Домой», отодвинув с экрана заводскую защитную плёнку. Подсоедините к ней шлейфы и соберите все части в обратном порядке.Напоминаем последовательность установки модуля камеры и динамика. Сначала в проём вставляется камера, потом динамик (золотистой стороной вверх), а потом подсоединяются контакты.Переставьте, наконец, металлическую защитную планку, подключите экранный шлейф.Не забудьте вкрутить все винтики! На самом деле это непростая задача – ведь они все разного типоразмера. Чтобы не потерять и не запутаться, лучше выкладывайте их на лист бумаги, попутно делая заметки, откуда именно они.

Вкручивая их обратно, не прилагайте больших усилий, так как чрезмерный нажим будет оказывать давление и может повредить компоненты платы или сам экран.

Все, наш экранный блок собран и готов к окончательному монтажу. Вставив боковые защёлки в пазы, пристегните назад шлейфы, самым последним будет – шлейф питания.На данном этапе необходимо проверить работоспособность установленного модуля. Нажмите кнопку включения и убедитесь, что запуск проходит в штатном режиме. Осмотрите экран на предмет битых пикселей или затемнений. Проверьте, корректно ли реагирует на нажатия кнопка Home, прокручиваются ли списки приложений в меню, запускается ли камера, протестируйте звук.Если всё хорошо – выключаем устройство и продолжаем сборку. Прикручиваем защитные накладки на места подключения шлейфов – сначала те, что над блоком питания, потом те, что возле камеры.Затем сложите вместе половинки смартфона, начиная прищёлкивать их. Контролируйте нажим, сильно давить не стоит. Осталось вкрутить два pentalobe винтика и дело с концом.Понятно, что после проведённой процедуры ваше устройство утратит герметичность. Но при большом желании его можно будет восстановить, многие центры уже предлагают такие услуги.

Почему замена дома дороже, чем в сервисе?

Главное достоинство самостоятельного ремонта — цена. Ведь платишь только за дисплейный модуль (найти качественный – большая проблема, придется потратить много времени).

Но список неприятностей, с которыми можно столкнуться в домашних условиях, можно продолжать почти бесконечно.

В первый раз очень легко разорвать шлейф TouchID, испортить фронтальную камеру осколками старого дисплея, порвать один из множества шлейфов материнской платы.

Любая щель, появившаяся после неквалифицированной сборки, станет воротами для влаги (даже не воды!) и пыли, что рано или поздно приведет к более серьезным отказам.

Исключив это, все равно стоит помнить о необходимости потратить собственное время и купить материалы (снова время) – клей, инструменты.

Если вместе с экраном был сломан динамик, камера или другой модуль, полная диагностика в домашних условиях станет возможной только после замены экрана на новый.

Разбился дисплей iPhone: что нужно знать перед тем как менять экран?

Основным инструментом управления, навигации, ввода и вывода данных в любом портативном устройстве является дисплей. Не являются исключением и аппараты известного производителя Apple.

Несмотря на относительно высокую надежность оригинальный iPhone любой серии, представленный модуль часто выходит из строя. Некорректная его работа существенно усложняет управление мобильным аппаратом.

Такие проблемы проявляются в следующем: нагрев, неправильная работа приложения, отсутствие возможности введения некоторых данных, другое. В таких случаях часто потребуется новый тачскрин для Iphone.

Сколько стоит замена экрана iPhone в сервисном центре

Справедливый вопрос, однако. Если самим менять экран ссцыкотно, надо знать сколько будет стоить данная услуга у других. Давайте для примера возьмем сервисный центра Total Apple со средними ценами по Москве.

Собственно сами цены ниже, ну и в них включена стоимость материалов и «услуги раба»:

Средние цены на услуги по замене дисплея iPhone:

• iPhone 5S – 3490 руб (60$)
• iPhone 6 – 4490 руб (77$)
• iPhone 6S – 9990 руб (171$)
• iPhone 7 – 19 990 руб (342$)

Если сравнить цену с AliExpress с ценой на услуги сервисного центра, становится понятно, что самостоятельная замена экрана iPhone обойдется в два (и более) раза дешевле. Вы реально можете сэкономите деньги.

Если я вас еще не убедил, посмотрите видео уроки на сайте ifixit.com, там даже девченки разбирают телефоны, и делают это с легкостью.

Разбитый экран iPhone – это пустяк! Не бойтесь ремонтировать вещи своими руками. Пробуйте – и у вас все получится!

Сколько стоит замена стекла на iPhone?

Раз уточняли у MacPlus, то и цены приводим исключительно их. Для понимания разницы приводим цены на замену стекла и на весь модуль целиком.

iPhone 6: от 1500 руб. стекло или от 4000 руб. весь модуль

iPhone 6 Plus: от 2000 руб. стекло или от 5000 руб. весь модуль

iPhone 6s: от 2500 руб. стекло или от 5000 руб. весь модуль

iPhone 6s Plus: от 2800 руб. стекло или от 6000 руб. весь модуль

iPhone 7: от 3200 руб. стекло или от 6500 руб. весь модуль

iPhone 7 Plus: от 3500 руб. стекло или от 8000 руб. весь модуль

iPhone 8: от 4000 руб. стекло или от 11000 руб. весь модуль

iPhone 8 Plus: от 4500 руб. стекло или от 12000 руб. весь модуль

iPhone X: от 12000 руб. стекло или от 25500 руб. весь модуль

iPhone Xs: от 14000 руб. стекло или от 28000 руб. весь модуль

iPhone Xs Max: от 17000 руб. стекло или от 33500 руб. весь модуль

iPhone XR: от 9500 руб. стекло или от 21000 руб. весь модуль

Понятно, что замена модуля целиком всегда будет предпочтительнее замены стекла. Но разница в цене всегда в пользу «мелкого» ремонта модуля.

Сравните: от 12000 руб. за замену стекла на iPhone X против 25 500 рублей за весь модуль дисплея. Получается экономия около 10 тыс. рублей.

Как определить тип неисправности

Основные неисправности делятся на три типа:

1. Нет изображения, но целый экран. 50% на 50% неисправен экранный модуль, или микросхема, которая отвечает за питание экрана. Также не стоит исключать и программный сбой, если смартфон вообще включается.
2. Трещины на экране. Обычно в таком случае сам экран работает, присутствуют только трещины, которые носят чисто визуальный характер. Или же экран не реагирует на касания, в таком случае поврежден сенсор (тачскрин), который нужно менять.
3. Экран работает, но нет изображения и есть трещины. На дисплее видно мелкие части изображения, пиксели, которые загораются при работе. Поможет только полная замена модуля.

Поиск деталей

Типы экранов бывают разными. Концептуально есть дисплей и тачскрин (сенсор). Дисплей выводит изображение, а тачскрин по сути это и есть сенсор, благодаря которому можно управлять смартфоном.

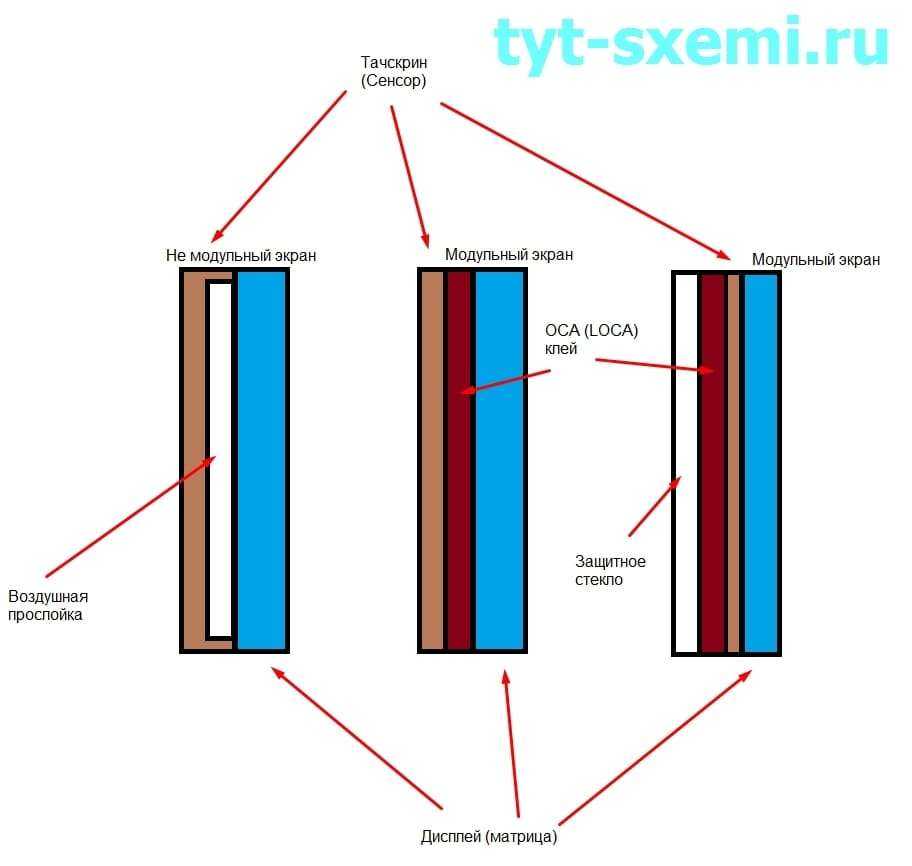

Экраны на смартфонах реализованы несколькими способами:

• Отдельный дисплей и тачскрин. Между ними присутствует воздушная прослойка. Чаще всего это простые TFT дисплеи. Если есть трещина на тачскрине, но сам экран работает, то достаточно заменить тачскрин.
• Модульная сборка. И сенсор, и дисплей — это единое целое. Между ними нет воздушной прослойки, вместо нее есть клей, который покрывает всю площадь. К такому бутерброду сверху добавляется стекло, которое выполняет защитную функцию. Или например, может быть только дисплей и сенсор, а защитного стекла нет (не путать с защитной пленкой).

Как опознать модульный экран

Достаточно обратить внимание на отражение в экране смартфона. Если оно двоится, значит дисплей и тачскрин не выполнены в виде модуля

Также можно чуть-чуть надавить на экран, и сенсор начнет прилипать к дисплею. Если изображение не двоится, значит это модульный смартфон.

Или можно поискать в интернете. Достаточно вбить название и модель смартфона (и год выпуска, если это Samsung).

Если модульный тип экрана, то стоимость и сложность ремонта повышаются в разы. Например, на смартфоне A320F разбит экран.

Он загорается, но нет изображения. Если бы было изображение, можно поменять тачскрин. Однако, это модульный тип экрана, нужно будет или срезать разбитый тачскрин, или очень аккуратно отклеивать его. Вся сложность заключается в дисплее AMOLED

Он тонкий и хрупкий, любое неосторожное и резкое движение может привести к трещине. Одной трещины достаточно, чтобы вывести их строя весь дисплей

К тому же, для хорошего ремонта нужна ультрафиолетовая лампа и специальный клей.

В данном случае поможет только замена модуля, так как дисплей не работает. В продаже имеется несколько вариантов. Есть копия модуля. Это TFT дисплей. Он хуже отображает цвета, у него не регулировки яркости и есть блики. Главное преимущество такого модуля его низкая цена, по сравнению с оригиналом.

Как можно заметить, цена оригинала отличается от копии больше, чем на 3 000 рублей.

Это без учета расходных материалов и инструментов. Дальше пользователь смартфона сам решает, купить оригинальный модуль или взять копию, но в разы дешевле.

Купить модуль или отдельно тачскрин можно как в специализированном магазине, так и в интернете.

Еще перед покупкой нужно учесть важную деталь – это наличие разных ревизий или моделей устройства.

Например, модель планшета практически одни и та же.

И характеристики, и внешние данные. Однако, внутренняя начинка совсем разная. И можно по ошибке заказать и купить совсем не нужную запчасть. Она может отличаться по шлейфам и местам крепления. Поэтому, стоит тщательно изучить свою модель устройства, нет ли разных ревизий или типов моделей. Так же желательно сначала разобрать планшет или смартфон, и сверить визуально покупаемый экран с тем, который сломан. Все шлейфы и места крепления должны быть 100% одинаковыми.

Пломбы, ленточки, защитные пленки нельзя срывать до проверки работоспособности детали

Это очень важно, если защитная пленка или пломба будут сорваны, а деталь оказалась бракованной, то вернуть ее уже не получится. Никто не застрахован от бракованной или поврежденной детали, поэтому ее надо проверить до установки и клея

При заказе детали с интернет магазина нужно снять на видео ее распаковку и визуальный осмотр. Также нельзя отклеивать защитные пломбы и пленки. Это будут единственными доказательствами, что деталь получена именно в таком виде. Не редки случаи, что из-за почты стекла и экраны во время доставки разбиваются. А недобросовестные продавцы могут и заклеить поврежденный шлейф скотчем.

Самостоятельная замена подсветки iPhone, ремонт своими руками

Решить проблему с подсветкой можно и самостоятельно, но для этого нужны специальные инструменты и знания как устроен телефон.

Не работает подсветка дисплея iPhone, ремонт своими руками

Для этого выполните следующие шаги:

1. Отключите смартфон, прежде чем разбирать его. Не забудьте сделать резервную копию данных вашего iPhone. Вы также можете попытаться восстановить данные со сломанного iPhone.

2. Снимите заднюю панель телефона.

3. Затем необходимо снять винт, который крепит разъем аккумулятора к логической плате.

4. С помощью пластикового инструмента поднимите разъем аккумулятора из гнезда на логической плате. Затем аккуратно вытащите аккумулятор из телефона.

5. Извлеките SIM-карту из держателя.

6. Поднимите нижний разъем антенны с логической платы.

7. Снимите винт, соединяющий нижнюю часть логической платы с внутренним корпусом.

8

Извлеките винты, которые соединяют Wi-Fi с логической платой, и осторожно поднимать ее

9

Затем осторожно поднимите разъем задней камеры с платы

10. Вам также необходимо поднять кабель дигитайзера, ЖК-кабель, разъем для наушников, кабель Top Microphone и фронтальной камеры.

11. Удалите логическую плату с iPhone.

12. Снимите громкоговоритель с телефона, а затем два винта на внутренней раме.

13. Затем выверните винты на боковой панели iPhone.

14. Выверните винты вдоль стороны SIM-карты.

15. После снятия всех винтов снимите верхний край узла передней панели.

17. Вы увидите повреждение пластиковой детали, которая вызывает проблемы с подсветкой.

18. Теперь вы можете просто заменить ее на новую и заново собрать телефон.

Вы можете легко выполнить описанные выше шаги, чтобы снова включить подсветку. Но делайте это только в том случае, если уверены, что проблема связана с оборудованием.

Замена подсветки iphone 7

Подсветка может не работать или плохо функционировать по разным причинам. Чаще всего для ее восстановления требуется установить новую подложку подсветки или контроллер подсветки.

Подложка подсветки iPhone 7 — это слой светоотражающего материала, который находится в дисплейном модуле за дисплеем. Этот слой может намокнуть и получить яркие разводы, деформироваться от высокой температуры и получить волнистое изображение, рамка корпуса могла отклеиться и на подсветку попасть пыль, что будет заметно в виде мелких темных точек на изображении iPhone 7. В некоторых случаях проблема более серьезная, и требуется полная замена дисплейного модуля в состав которого входит новая подсветка.

Контроллер — это микросхема, управляющая подсветкой экрана. Чтобы убедиться в её неисправности, в сервисном центре проводится бесплатная диагностика пострадавшего устройства. Как понять, что сломалась контроллер подсветки?
